Moinhos de bola

Máquina de mineração>>Lar>>Moinhos de bola

ball mill 1
ball mill 2
ball mill 3
ball mill 4
ball mill 5
ball mill 6
ball mill 7
ball mill 8

Moinho de bolas

O moinho de bolas é o equipamento chave para os últimos materiais de trituração após serem triturados. Pode ser amplamente utilizado em cimento, produtos de silicato, novos materiais de construção, materiais refratários, fertilizantes químicos, beneficiamento de metais pretos e não ferrosos, cerâmica de vidro e outras indústrias de produção. Desbaste a seco ou úmido com outros materiais desbastáveis.

Capacidade:  6,3 ton – 615 ton/h

Tamanho de alimentação: <25mm

Tamanho de descarga: 0,3-0,074 mm

Faça uma cotação

Entre em contato conosco no whatsapp

Moinhos de Bolas Estruturas

O moinho de bolas é composto por parte de alimentação, parte de descarga, parte rotativa, parte de transmissão e outras partes principais. O eixo oco é feito de aço fundido e o revestimento pode ser substituído. A engrenagem rotativa é processada por fresagem de fundição. O cilindro é embutido com um revestimento resistente ao desgaste, que possui boa resistência ao desgaste.

1. Cilindro   2. Ardósia

3. Alimentador 4. Parafuso de alimentação

5. Tampa do mancal    6. Alojamento do mancal

7. Matriz de rosca redonda   8. Suporte

9. Placa perfurada  10. Carcaça de acionamento

11. Carcaça do mancal da ponte

12. Engrenagem pequena 13. Redutor

14. Acoplamento    15. Motor

16. Grande equipamento    17. Grande transatlântico

Como funciona o Moinho de Bolas?

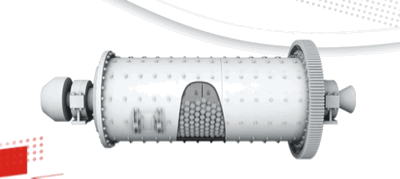

Esta máquina é um dispositivo rotativo cilíndrico horizontal, acionado por engrenagens externas, dois armazéns e um moinho de bolas tipo treliça. O material é inserido em espiral e uniformemente na primeira câmara do moinho através do eixo oco de alimentação pelo dispositivo de alimentação. Existem placas de revestimento escalonadas ou placas de revestimento corrugadas na câmara, e esferas de aço de diferentes especificações são instaladas no interior. A rotação do cilindro produz força centrífuga para levar as esferas de aço a uma certa altura. Depois de cair, ele vai bater e moer o material. Os materiais são moídos grosseiramente no primeiro depósito e depois no segundo depósito através do compartimento único. O segundo armazém tem forro plano e também recheado com bolas, depois tritura o material novamente. O pó é descarregado através da placa da grelha de descarga para completar a operação de moagem.

Quais são as vantagens do nosso moinho de bolas?

Linhas
Forro de alta resistência, mais resistente ao desgaste

Motor
Usando motores conhecidos, baixa falha, alta eficiência e economia de energia

rolamentos
O rolamento principal adota um rolamento de rolos autocompensadores de dupla carreira de grande diâmetro em vez do rolamento deslizante original, o que reduz o atrito e o consumo de energia, e o moinho é fácil de iniciar. A estrutura da tampa final do moinho comum é mantida, a entrada e saída de grande diâmetro e a capacidade de processamento são grandes.

Grandes Engrenagens
Os acessórios do moinho de bolas adotam engrenagens de deslocamento, que podem eliminar o fenômeno de subcotação, fortalecer as engrenagens com fraca resistência à flexão e aumentar a resistência à flexão dos dentes da engrenagem em mais do que o dobro.

Alimentador
O alimentador é dividido em dois tipos: alimentador combinado e alimentador de tambor, com estrutura simples e instalação separada. Não há impacto inercial, o equipamento funciona sem problemas, o tempo de inatividade e manutenção do moinho é reduzido e a eficiência é aprimorada.

Especificações técnicas do moinho de bolas

Modelo
(largura * comprimento)		 girando Capacidade de carga Tamanho do feed Tamanho de descarga Capacidade de produção Potência do motor Peso total
（r/min） (t) (mm) (mm) (t/h) (kw) (t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 ‘2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 ’3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 ‘4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 according to the requirement 630 149
Ф3600×4500 17 90 <25 0.074-0.4 according to the requirement 850 169
Ф3600×6000 17 110 <25 0.074-0.4 according to the requirement 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

Caso de sucesso

ball mill case 2
ball mill case 4
ball mill case 3
ball mill case 5
ball mill case 6
ball mill case 7
ball mill case 8
ball mill case 9
ball mill case 11
ball mill case 10
ball mill case 1

FAQ

Quantos tipos tem o moinho de bolas?

Geralmente com tipo de transmissão lateral e tipo de transmissão central, o tipo de transmissão central sem grandes engrenagens e pequenas engrenagens com sistema de lubrificação automática, menos manutenção, mais economia de energia e o preço é mais caro. Para mais detalhes, consulte as vendas.

Como sei o Preço do Moinho de Bolas?

O preço de acordo com a exigência específica.
(1) que tipo de minério você vai usar com o moinho de bolas?

(2) Capacidade necessária, como a quantidade de toneladas por dia que você precisa. alimentação e tamanho da descarga

(3) Moagem a seco ou úmido

(4) Máquina única ou planta de processamento completa, etc.

(5) Tensão industrial de aplicação

Qual é o tempo de entrega?

Normalmente, o prazo de entrega é de cerca de 30 dias se todo o material de fundição estiver em estoque.

Qual é a Garantia?

O tempo de garantia é de 1 ano, mas não inclui as peças de desgaste e operações erradas pelo ser humano

Você fornecerá os desenhos para a construção após o pedido?

Sim. após o pedido, forneceremos os desenhos do moinho de bolas e os desenhos da fundação para você preparar com antecedência.
